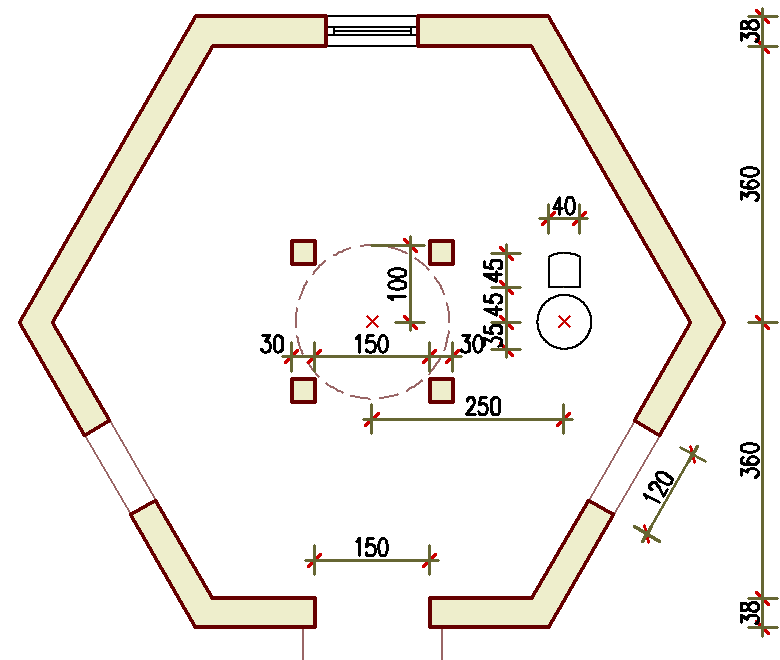

2D alaprajz

 • Rajzi egység

A rajz alapegységét mindenki maga választhatja meg. Hogy egy rajzi egység métert, centimétert, millimétert (vagy épp lábat) jelent, azt magunk dönthetjük el. Nem mindegy persze: nem ideális pl. a milliméterben rajzolni egy több-hek­táros terület beépítési tervét, mert sok nehézséget és hibát okozhat a koordináták nagy számainak értelmezése.

•  A Mértegys ⮂ Units (azaz Formátum • Mértekegység ⮂ Formats • Units) parancs paneljén célszerű kiválasztani a használni kívánt szög-, és hosszúsági mérték­egységeket, illetve megjelenítési pontosságukat.

A koordináták megadása többféle rendzserben történhet:

• Derékszögű koordinátarendszerben: x, és y koordináták megadásával, vesszővel elválasztva (x,y)
• Poláris koordinátarendszerben: távolság (d), és szög (a) megadásával, kisebb-jellel elválasztva (d<a)
• Abszolút koordinátákkal: az aktuális koordinátarendszer origójához képest (formátum: x,y ill. d<a)
• Relatív koordinátákkal: (pl. rajzolás közben) az utolsóként megadott ponthoz képest (formátum: @x,y ill. @d<a)

 • Szög-megadás egérrel

Legtöbbször a relatív polárkoordinátákat fogjuk használni, a legkevesebb gépelést igénylő pontmegadási mód ugyanis az, ha (a kezdőpont megadása után) az egeret a kívánt irányba mozdítjuk (Orto), majd begépeljük a következő pont távolságát (pl. .5⮠ ).

 • KÖVetés (TRAcking)

Az eddig megismert pontmegadási módszerek a vonallánc első pontjának megadásánál még nem alkalmazhatók. Ott sem kell azért mindig kiszámolnunk az abszolút koordinátákat: elég, ha a már megrajzolt rajzelemektől való távolságot ismerjük, onnan a követés (tracking) segítségével eljuthatunk a kezdőpontba.

 • Háló ⮂ Grid, és Raszter ⮂ Snap

A már megismert Orto ⮂ Ortho ([F8]), és Tárgyraszter ⮂ OSnap ([F3]) segí­tők mel­lett vannak további, a mére­tekhez kapcso­lódó rajzo­lás-segí­tők.

A Háló ⮂ Grid megje­lení­ti az adott rács­pont­távol­ságú segédhálót (ki/be kapcsolása: [F7], vagy az alsó álla­pot­jelző sor­ban a megfelelő kapcso­lóval). Ez csak op­ti­kai segít­ség, a pont-megadást nem be­folyá­solja!

A Raszter ⮂ Snap: bekap­csolá­sakor az egér­kur­zor­ral csak adott (állít­ható) rács­pont­távol­ságú háló pont­jaira lehet ugrani, és az e hálóra illesz­kedő pon­tokat megadni (ki/be kapcso­lása: [F9], vagy az alsó álla­pot­jelző sor­ban a megfelelő kapcso­lóval). E segítőt mind az Orto ⮂ Ortho, mind a Tárgyraszter ⮂ OSnap fölül­bírálja!

Beál­lí­tás a Rajzbeállítások ⮂ Drafting Settings panelen (Eszköz • Rajzbeállítás ⮂ Tools • Drafting Settings).

 • Tégl ⮂ Rectang, Poligon ⮂ PolyGon

Nem minden rajzolási parancshoz tartozik külön elem-típus. A Tégl ⮂ Rectang utasítás például téglalap alakú, zárt vonalláncok létrehozására szakosodott, és így csak két átló-végpont megadását igényli. A Poligon ⮂ Polygon parancs pedig szabályos sokszög alakú, zárt vonalláncok létrehozását könnyíti meg. A parancs tetszőleges oldalszámú adott oldalhosszúságú (Él ⮂ Edge opció), vagy adott sugarú kör belsejébe (Inscribed), ill. köré (Circumscribed) írt sokszög rajzolását végzi.

A „késztermék” viszont semmiben sem különbözik a VLánc ⮂ PLine utasítással létrehozott (zárt) vonallánctól.

 • Poláris és négyszöges kiosztás

Sokszor az Kioszt ⮂ ARray utasítással létrehozható kiosztás a leghatékonyabb módszer meglévő rajzelemek többszörözésére. Mivel a rajzban már létező objektumo(ka)t manipulál, ez is módosítási utasításnak minősül.

E parancsnak létezik párbeszédpaneles és parancssori verziója is. Mivel ugyanazokat az adatokat kell mindenképp megadni, mindenki maga dönthet, melyiket használja – itt a parancssori változat szerepel, mivel ennek használatakor a program sorban bekér minden adatot, s így biztosan nem marad ki semmi.

 • Rajzelemek nyújtása

Gyakran előfordul, hogy egy rajzelem alakja („topológiája”) megfelelő, de belső arányai nem. Ilyenkor jól használató a Nyújt ⮂ Stretch parancs. Ez létező rajzelem(ek) kijelölt csomópontjainak elmozdítására – s ezzel az elem egyes vonalainak nyújtására – szolgál. (A teljes egészében a metsző-ablakba eső elem(ek) elmozdul(nak)).

Eddig az AutoCAD (0 nevű, fehér színű) alap-fóliáját használtuk. Ez, mint később látni fogjuk, igen speciális szerepet tölt be. Ha összetettebb rajzot készítünk, célszerű a különböző jellegű elemeket külön fóliákra rendezni.

 • Fóliák

Minden CAD programban mód van arra, hogy a különböző típusú elemeket különböző fóliákra osszuk el. E fóliák kap­csol­gatá­sával módunk van pl. különböző tervtípusok és -változatok különbontására.

Bevett gyakorlat pl. hogy a képernyőn a különböző színek jelölik a különböző vonalvastagságú vo­na­la­kat – így elég nyomtatáskor megadni, hogy pl. a piros színű vonalak 0,5mm-es vastagsággal kerüljenek nyom­tatásra. Hogy ne kelljen a színeket állandóan állítgatni, célszerűbb, ha létrehozunk pl. egy Falak nevű fóliát, amihez hozzárendeljük a piros színt, és minden falat (ill. metszett szerkezetet) erre helyezünk.

 • Fóliakezelés alapfokon

A Formátum • Fólia ⮂ Format • Layer menüpont paneljén az Új ⮂ New gombbal új fóliát hozhatunk létre, melynek nevét érdemes rögtön mó­do­sí­tani (az automatikus sorszámozott név nem sokat mond a fólia tartalmáról).

Célszerű rögtön színt is rendelni a fóliához – ez a fólia so­rá­nak Szín ⮂ Color osz­lopára kat­tint­va, majd a meg­jelenő pa­ne­len egy színt választva történhet. Igény esetén (ha pl. egy fólián csak a takart vonalakat akarjuk ábrázolni), vonaltípust is ren­del­hetünk a fóliához.

A fóliák közt mindig van egy aktuális ⮂ Current: minden újonnan rajzolt (azaz nem a már meglévő elemek másolataként létrehozott) rajzelem erre a fóliára kerül.

Létező fóliák közti váltáshoz elég a fóliák listáját lenyitni, és arról választani.

Természetesen ez módosítható: a fóliák listájához hasonlóan lenyitható a színek (vonaltípusok, -vastagságok) listája, és ott is kiválaszthatjuk közülük az aktuálisat – de akkor onnan kezdve minden vonal olyan lesz, tekintet nélkül arra, hogy az pl. fal, bútor, vagy ablak. Célszerűbb tehát ezeket nem bántani.

 • Rajzelem-tulajdonságok módosítása

A rajzelemek tulajdonságai egyedileg is állíthatók. Legegyszerűbben épp a fönti módon: ha parancs kiadása nélkül (rákat­tin­tással, Ablak ⮂ Window, vagy Metsz ⮂ Crossing típusú kijelöléssel) kiválasztunk rajzeleme(ke)t, a listák módo­sulnak, és a kivá­lasztott elem(ek) tulajdonságait (fóliáját, színét, vonaltípusát) mutatják. Ha most nyitjuk le őket, és módosítjuk ada­taikat (pl. zöldre állítjuk színüket), a kijelölt összes elemen végrehajtódik a megfelelő változás.

Értelemszerűen a rajzelemek vonaltípusa is hasonló módon módosítható. Itt annyival bonyolultabb a helyzet, hogy ha a rajzba még nincsenek betöltve a vonaltípus-definíciók, először az Egyéb ⮂ Other menüpontot kell válasszuk, majd a meg­je­lenő pa­nelen a Betöltés ⮂ Load gombbal megjeleníthetjük a Vonaltípus-kezelő panelt, melynek listájáról kiválaszhatjuk a betölteni kívánt vonaltípusokat (a [Ctrl] billentyűt lenyomva tartva egyszerre többet is kijelölhetünk), melyek azután már elérhetők lesznek a legördülő listából is.

Gondot jelent, ha a betöltött vonalak alap-léptéke (mely megszabja a szaggatott vonalak egyes szaka­szainak hosszát) nem illeszkedik a rajz léptéléhez. Ezen segít az LTSCALE változó (a szaggatás alapegységét a rajzi lép­tékhez igazító szorzó): ha pl. egy hüvelyk alapegységre „kitalált” vonalat méteres alapegységgel akarunk használni, adjunk a vál­to­zó­nak 0.025 értéket (pl. a Vonaltípus-kezelő panel globális léptéktényező rubrikájában).

 • Lekérdezés

Többféle eszköz áll rendelkezésünkre ahhoz, hogy ellenőrizni tudjuk, vajon egyeznek-e a rajzolt és a raj­zolni kívánt méretek. Az Koord ⮂ ID paranccsal egy adott pont koordinátáit kérdezhetjük le (már csak ezért sem rossz ötlet a rajz origóját valamilyen értelmes helyre fölvenni). A Távs ⮂ Dist két pont távol­ságát adja meg – azonkívül még a távolság x, y, z vetületét, ill. a két pont által meghatározott szöget.

 • Kótázás

A méretek dokumentálására használhatunk kótázást. Az AutoCADben rengeteg változó vezérli a kóták megjelenését, és a kótázási utasítások külön alrendszert alkotnak, melybe a DIM paranccsal léphetünk be, és ahol csak kótázási utasítások (és transzparens parancsok) használhatók.

 • Kótázási parancsok

Mi most csak az alapvető parancsokkal ismerkedünk meg: ezeket, hogy használatuk és elérésük egyszerűbb legyen, közvetlenül is elérhetővé tették (elég a nagybetűs rész, vagy a megfelelő gomb az eszközsoron):

A MéretHossz ⮂ DimLinear két pont közti távolság adott (többnyire vízszintes vagy függőleges) vetületének kótázására szolgál. Elsőként a két kótázni kívánt pontot kell megadnunk, majd egy har­madik ponttal a kótavonal helyét. Hogy épp melyik vetületet kótázzuk, attól függ, hogy a két pont meg­adása után merre mozdítjuk el az egeret (ha pl. lefelé húzzuk, vízszintes kótát fog rajzolni). Opciói közül (a kóta le­helye­zése, azaz a harmadik pont megadása előtt) választva megszabhatjuk, hogy Vízszintes ⮂ H, FÜggőleges ⮂ V, vagy adott szögben FOrgatott ⮂ R vetületet kívánunk kótázni. A MéretIlleszt ⮂ DimALigned is két pont közti távolság kótázására szolgál, ám az előbbivel ellentétben itt a kóta mindig párhuzamos a két megadott pont által megszabott iránnyal. A MéretSzög ⮂ DimANgular szög kótázására jó: ez lehet két (szöget bezáró) vonal, egy ív ⮂ Arc, vagy (⮠ után) három pont. Természetesen egy külön ponttal ekkor is meg kell adni a kóta helyét.

A MéretFolytat ⮂ DimContinue parancs az utolsóként rajzolt, vagy (⮠ után) egy kiválasztott kóta foly­tatá­sára specializálódott. Előnye, hogy nem kell megadnunk sem az első pontot, sem a kóta helyét/irányát, mert át­veszi az előző kóta második pontját, és örökli annak helyét.

 • Kótaméret és -lépték

A kóták konkrét megjelenése minden részletében testre szabható. Ha viszont végre sikerült beállítani egy megfelelőt, nyil­ván nem lenne célszerű egy más léptékű rajz miatt az egész állítgatást újrakezdeni – ilyenkor hasznos a DIMSCALE vál­tozó, mely csak a kóták rajzhoz viszonyított méretét befolyásolja (ha ennek értékét megduplázzuk, a kóták relatív mé­re­te is kétszeresére nő). Ez csak az újonnan rajzolt kótákra vonatkozik ugyan, de a már megrajzoltakra is érvényesíthető a Méret ⮂ DIM mód Aktualizál ⮂ UPdate parancsával.

A DIMLFAC változó értékével a lineáris méreteket szorozhatjuk be. Ennek köszönhető, hogy bár méterben rajzoltunk, a kóták centiméterben (100-as szorzóval) jelennek meg (különben az 5cm-es méret 0.05-nek íródna…).

Minkét változó elérhető a Formátum • Méretstílus ⮂ Format • Dimension Style panel [Módosítás] ⮂ [Modify] gombjával megjeleníthető panelen: Illesztés ⮂ Fit lap Globális lépték használata ⮂ Use overall scale of rubrikája, ill. Elsődleges mértékegységek ⮂ Primary Units lap Lépték ⮂ Scale factor rubrikája.
