Mintafeladatok

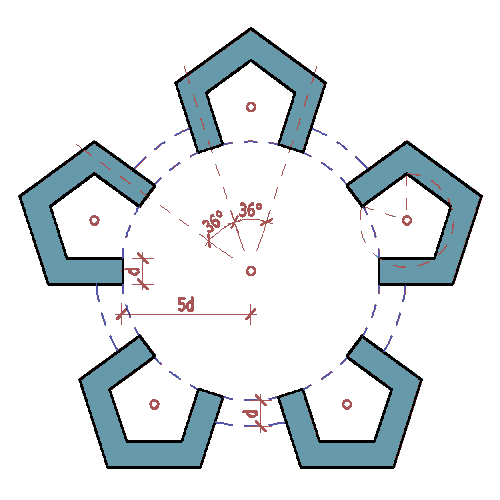

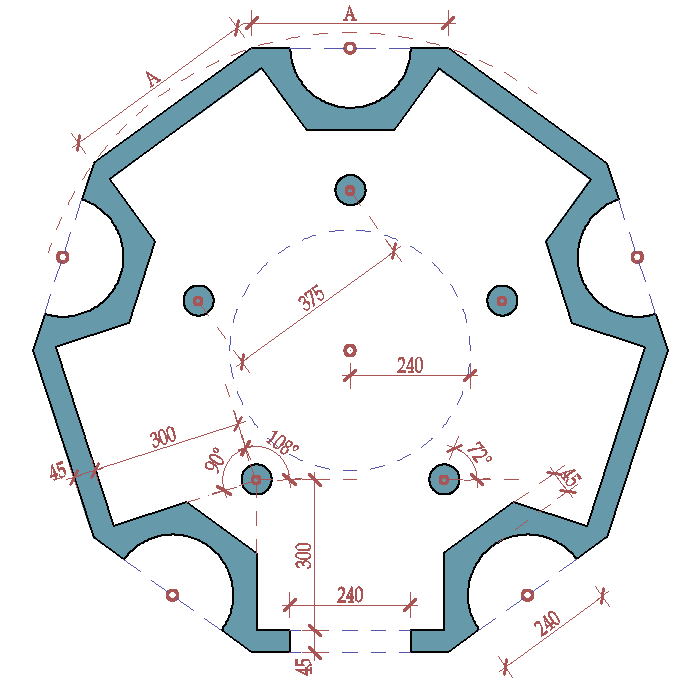

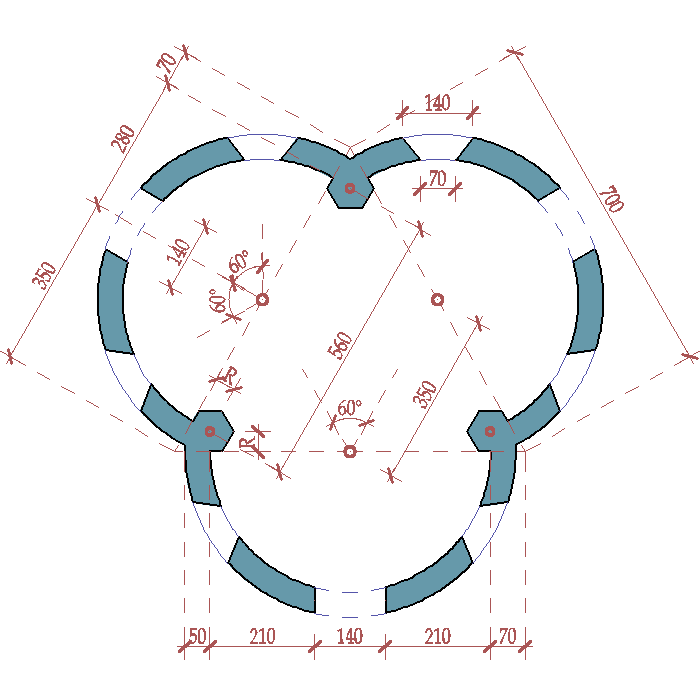

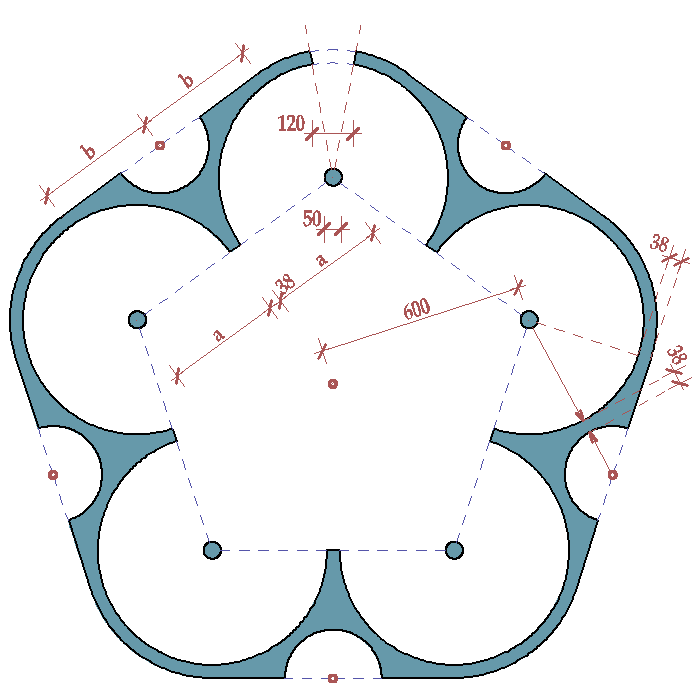

Az itt látható példák összetettebb feladatokon keresztül demonstrálják, milyen típusú geometriai problémák megoldásával érdemes ellenőrizni megszerzett jártasságunkat.
Mivel e példák közlésének épp az a célja, hogy mindenki önállóan próbálkozzon a szükséges művelet-sorrend megtalálásával, ezúttal nem adunk szerkesztési útmutatót.
Természetesen – hogy a többi feladatrész se maradjon ki – érdemes létrehozni a szükséges fóliákat, az ismétlődő elemeket blokként beilleszteni, és a rajzot egy papíron pl. 1:100-as léptékben megjeleníteni.
Nyomtatás
A rajz befejezése után készítsünk arról (digitális) nyomatot – a fekete-fehér nyomtatót imitálva szürkeárnyalatos kivitelben.

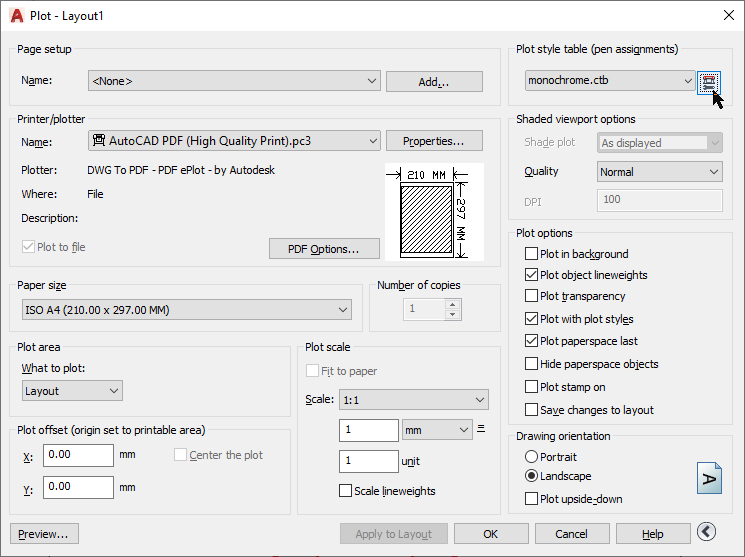

A nyomtatási panelen válasszuk a monochrome tollkiosztást, és a programmal kapott AutoCAD PDF "nyomtatót".
Ha a rajzban csak a standard, sorszámozott színeket használjuk, és a falkontúrokat mondjuk az 1. (piros) színnel, a kitöltéseket pedig valamely szürke árnyalattal jelöljük, akkor a tollkiosztás (a jobb felső sarokban lévő gombra kattintva) módosítható úgy, hogy nyomtatásban a piros vonalak vastagabbak legyenek (pl. 0.5 mm), a szürkék pedig fekete helyett saját árnyalatukkal kerüljenek nyomtatásra (use object color).
