A z₀ adatsor egy folyó vízszintjéhez viszonyított magassági adatokat tartalmaz. A mérések a mederre merőlegesen, egymástól egy méter távolságra történtek.
ADATOK- Nyissa meg a letöltött fájlt!
- Mentse el xlsx formátumban!
A folyó mellett épített úthoz vízszintes platót kell kialakítani, amely függőleges támfalakkal kapcsolódik a terephez. Paraméterként adott az út vízvonal feletti magassága (h=10 m), valamint belső és külső szélének a folyótól való távolsága (d₁=12 m és d₂=28 m).

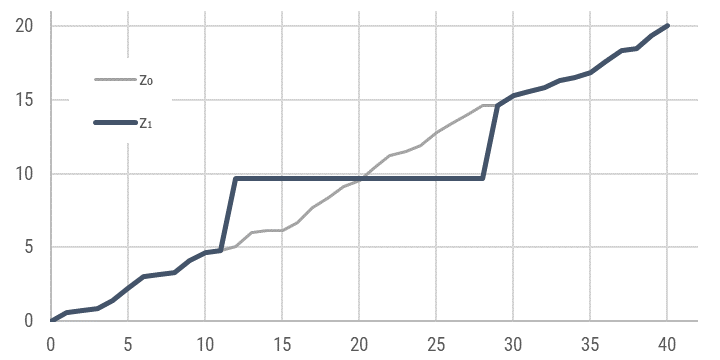

- Ábrázolja az eredeti [ x, z₀ ] és a módosított [ x, z₁ ] meredekségeket!
- Számítsa ki a kivágásból kitermelt, és a feltöltéshez szükséges folyóméterenkénti földmennyiséget!
- Határozza meg az út azon magasságát (h), amikor a földmunka nem igényel szállítást (a kitermelt föld éppen egyenlő a feltöltéssel)!
A víztelenítés érdekében kutakat kell fúrni. A talajvízszint a folyó szintjével (±0,00) azonos. Kisebb szintkülönbségnél elég a Mini szivattyú, 8 m-es vagy nagyobb mélység esetén Midi szivattyú szükséges, és ha a kút mélysége eléri a 16 m-t akkor Maxi szivattyúra van szükség.
- Készítsen segédtáblázatot a fenti adatokkal!
- Minden mérési ponton határozza meg a szükséges szivattyútípust a segédtáblázat segítségével!
- Jelenítse meg a szivattyúk számát típusonként a segédtáblázatban!
- Mutassa be kördiagramon az egyes szivattyútípusok arányát!
Mivel ebben az esetben az mért pontok száma adott, az adatok táblázatban is kezelhetők.
